Zanim podłączysz przekaźnik: rozpoznaj napęd i znajdź właściwe wejście sterujące

Zanim podłączysz przekaźnik: rozpoznaj napęd i znajdź właściwe wejście sterujące

Ostatnia aktualizacja treści:

Home Assistant LAB · Dom w praktyce · Garaż i brama · Lekcja 1
Zanim podłączysz przekaźnik: rozpoznaj napęd i znajdź właściwe wejście sterujące

Rozpoznamy dokładny napęd, centralę i rewizję dokumentacji, zanim dołożymy Shelly lub ESP32. W instrukcji wskażemy konkretną parę zacisków przeznaczoną na zewnętrzny przycisk albo styk NO. Zapiszę z Tobą oznaczenia i uzasadnienie wyboru, żeby dalszy montaż odnosił się do właściwej centrali. Na koniec masz umieć pokazać te dwa punkty i wyjaśnić ich rolę. Sam napis START znaleziony na obcej płytce nie wystarcza do wykonania połączenia.

Efekt Lekcji 1

Masz wypełnioną kartę własnego napędu, właściwą instrukcję instalatora, rozpoznane wejście sterujące i jego wspólny zacisk, wiesz które zaciski są magistralą lub bezpieczeństwem oraz potrafisz odróżnić polecenie od rzeczywistego stanu bramy. Dopiero wtedy przechodzisz do wyboru i fizycznego podłączenia modułu.

Co już umiesz z głównego kursu, i czego tutaj nie powtarzamy
W głównym kursie poznałeś już wejścia i wyjścia ESPHome, kontaktron, przekaźnik na niskim napięciu, encję cover oraz podstawy bezpiecznego sterowania bramą. LAB wykorzystuje tę wiedzę do zbudowania działającego systemu. Jeśli chcesz odświeżyć podstawy, wróć do: ESPHome: wejścia i wyjścia, Brama wjazdowa w Home Assistant oraz Garaż, podjazd i Plan B.

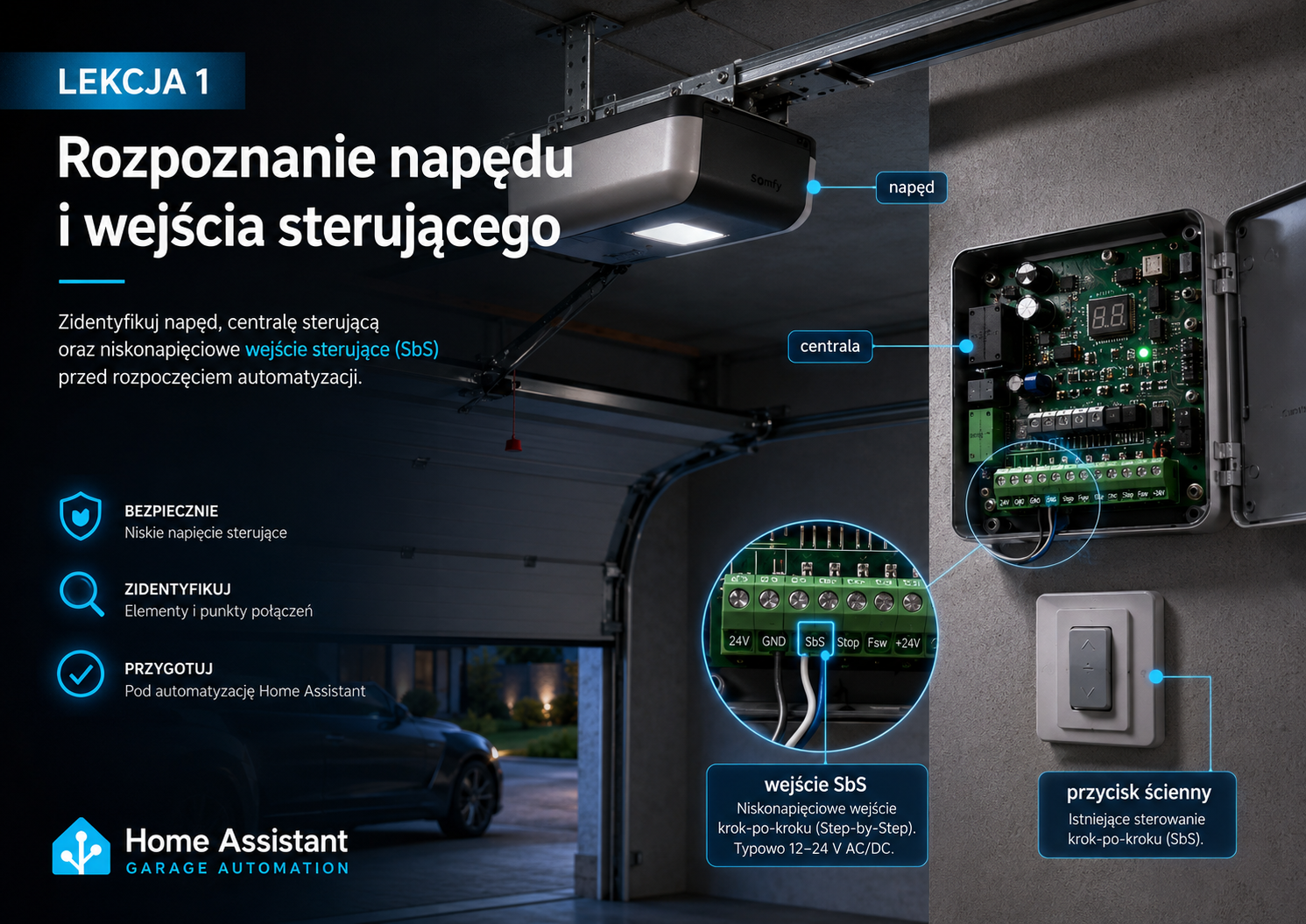

Lekcja 1  -  realistyczna wizualizacja projektu
Lekcja 1 - realistyczna wizualizacja projektu
Realistyczna wizualizacja układu z tej lekcji. Do wykonywania połączeń używaj opisów, tabel i schematów technicznych znajdujących się w treści lekcji, wizualizacja nie zastępuje dokumentacji zacisków producenta.

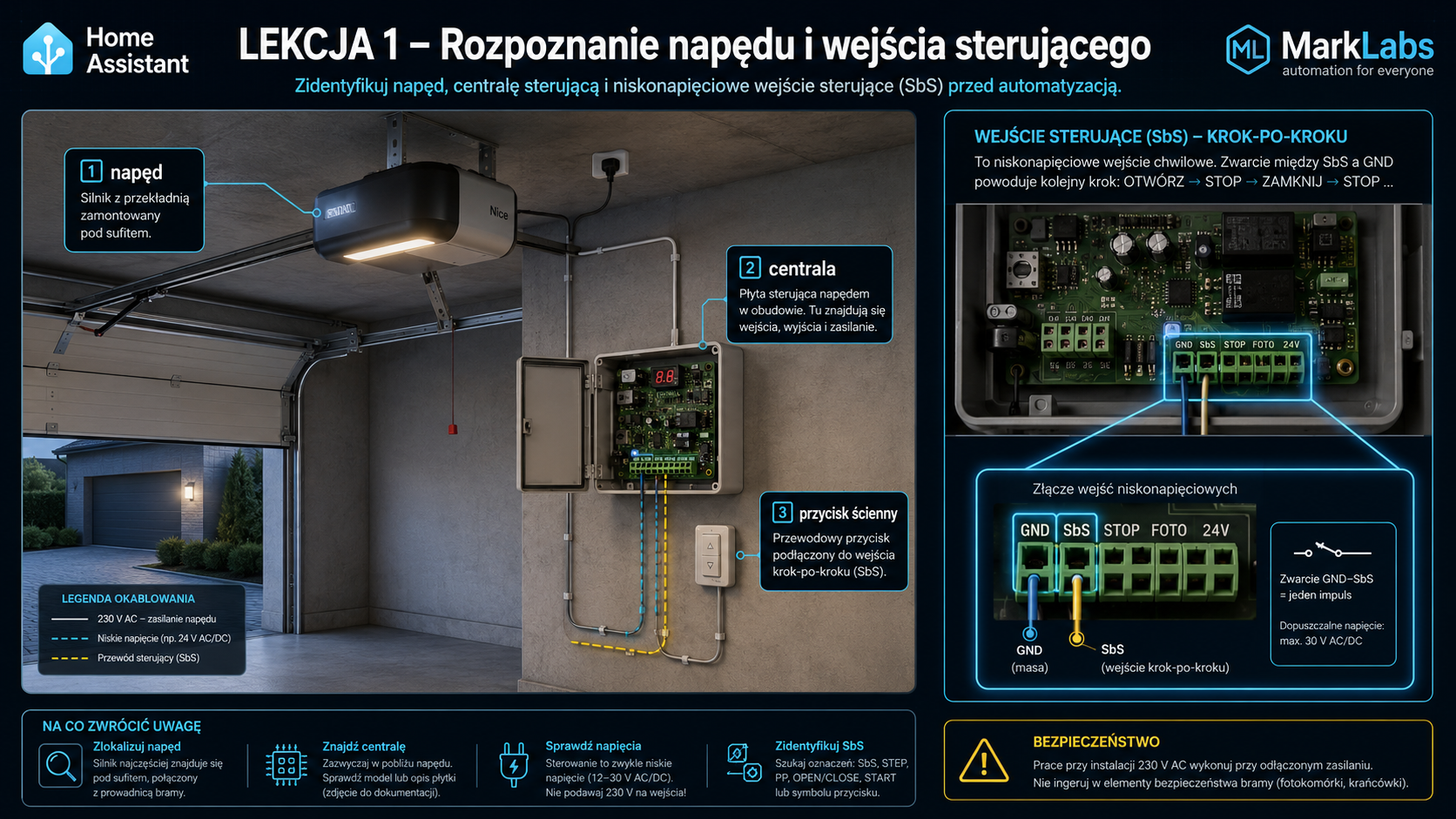

Lekcja 1  -  schemat poglądowy
Lekcja 1 - schemat poglądowy
Schemat pokazuje rozmieszczenie elementów i przepływ sygnałów. Numery zacisków i warunki bezpieczeństwa pozostają zgodne z opisem tekstowym lekcji.

Zanim dotknę przewodów, traktuję centralę napędu jak urządzenie, którego muszę się nauczyć. Spisuję dokładny model i rewizję płyty, pobieram instrukcję producenta i szukam wejścia przycisku krok po kroku. Ten etap kończy się dokumentacją zacisków, a nie podłączonym przekaźnikiem. Dzięki temu nie pomylę wejścia niskonapięciowego z zasilaniem ani nie będę zgadywać na działającej bramie.

1. Architektura całego LAB-u: najpierw źródło prawdy, potem sterowanie

Docelowo Home Assistant dostaje fizyczne potwierdzenie CLOSED, ograniczone polecenie otwarcia oraz czytelną diagnostykę. Nie tworzę wspólnego cover dla sprzętów o różnym zakresie informacji. ESPHome dołoży drugi endpoint i własny stan logiki, lecz sam czas przejazdu nie stanie się czujnikiem pozycji. W module zbudujemy dwie ścieżki sprzętowe. W ścieżce gotowej pracujemy na zestawie Shelly 1 Gen3 + Shelly Plus Add-on + SATEL B-4S + DS18B20: Shelly wysyła krótki impuls do wejścia napędu, B-4S daje fizyczne potwierdzenie pozycji zamkniętej, a DS18B20 mierzy temperaturę garażu. Druga ścieżka będzie oparta na ESPHome z własnym przekaźnikiem i dwiema krańcówkami. W obu przypadkach zachowujemy fabrycznego pilota, fizyczny przycisk, fotokomórki i inne zabezpieczenia napędu. Home Assistant jest dodatkową warstwą sterowania i informacji, nie zastępuje centrali bramy.

Ścieżka A
Shelly 1 Gen3 + Plus Add-on
B-4S + DS18B20
Ścieżka B
ESPHome + przekaźnik + dwa punkty krańcowe
Wspólna warstwa HA
cover, stan bramy, temperatura, diagnostyka, alerty, dashboard i Plan B
Co robi każdy element ścieżki Shelly
Shelly 1 Gen3, realizuje wyłącznie krótki impuls dry-contact do wejścia sterującego napędu.
Shelly Plus Add-on, rozszerza zestaw o interfejs sensorów; w tym LAB-ie wykorzystamy wejście cyfrowe dla B-4S oraz magistralę 1-Wire dla DS18B20.
SATEL B-4S, jest źródłem informacji „brama jest fizycznie w pozycji CLOSED / nie jest w CLOSED”.
DS18B20, mierzy temperaturę garażu. Temperatura będzie później używana w dashboardzie, diagnostyce i automatyzacjach, ale jej awaria nigdy nie może blokować podstawowego sterowania bramą.
Plus Add-on potrafi więcej, ale rdzeń LAB-u pozostaje prosty
Aktualna dokumentacja Shelly przewiduje dla Plus Add-onu także inne peryferia, m.in. DHT22, wejście analogowe i tryb woltomierza. W tym projekcie nie dokładamy ich do podstawowego zestawu. Wspomnimy o nich jako możliwych rozszerzeniach, natomiast główna ścieżka korzysta z B-4S + jednego DS18B20.

2. Napęd referencyjny: wybieramy konkretną rewizję, a nie samą nazwę modelu

Uwaga na fotokomórki i funkcję SbS. Zanim dodasz zdalne wyzwalanie, sprawdź w instrukcji i z instalatorem sprawność lokalnych zabezpieczeń napędu, w tym wymaganych fotokomórek i ochrony przed zgnieceniem. Jeśli wejście zabezpieczenia jest zmostkowane zamiast podłączone do właściwego urządzenia, nie traktuj tego jako zgody na uruchomienie bramy przez telefon. Sprawdź również konfigurację sekwencji SbS: impuls może oznaczać otwórz, stop lub zamknij zależnie od stanu i ustawionego trybu centrali. Nie testuj tego na zgadywanie.

W głównej ścieżce wykonawczej używamy rodziny Nice SPIDO600, ale nie traktujemy wszystkich egzemplarzy jako identycznych. Nice publikuje osobną dokumentację dla SPIDO600 do 04/2025 oraz dla SPIDO600/SPIDO1000 od 05/2025. W tym LAB-ie jako wzorzec połączeń przyjmujemy SPIDO600/SPIDO1000 od 05/2025, instrukcja IS0564A04. Dzięki temu późniejsze rysunki mogą mieć konkretne numery zacisków, a jednocześnie pokażemy, jak przenieść metodę na starszy SPIDO600 lub inną markę.

Napęd referencyjny LAB. Zdjęcie w katalogu /e-learning/uploads/lab/.
Nie kopiuj numerów zacisków „bo też masz SPIDO600”
Jeżeli Twoja instrukcja nie jest dokumentem dla tej samej generacji co napęd, traktuj numery zacisków z LAB-u wyłącznie jako przykład. Własny napęd identyfikujesz według procedury poniżej.

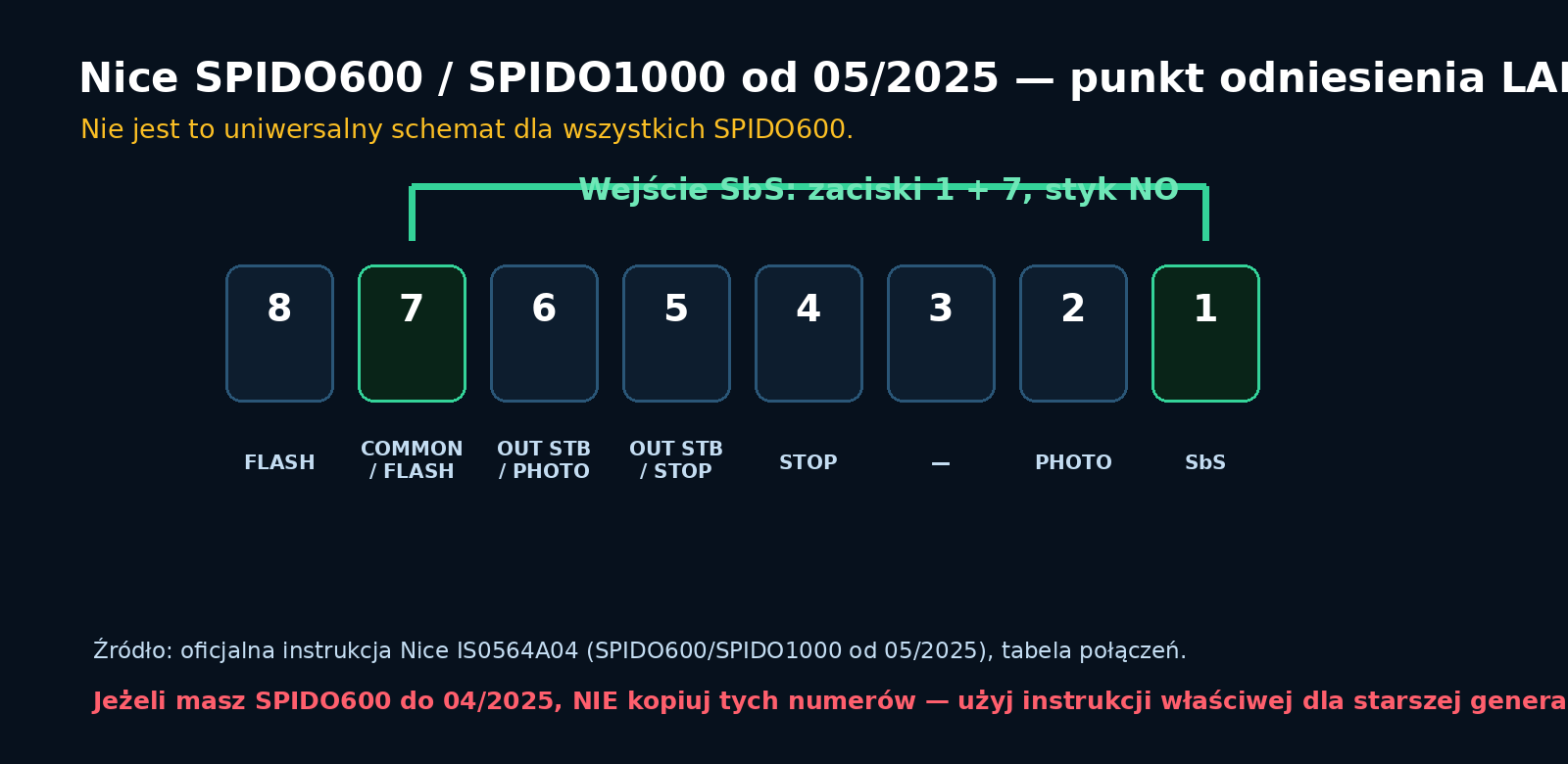

Nice SPIDO600 SPIDO1000 od maja 2025 - wejście SbS zaciski 1 i 7Dla wersji od 05/2025 oficjalna tabela połączeń wskazuje wejście SbS dla styku NO na zaciskach 1 i 7. Starszej wersji nie podłączamy według tego rysunku.

3. Zanim cokolwiek odkręcisz: przygotuj stanowisko i kartę instalacji

Do pierwszej części lekcji wystarczy telefon z aparatem, dostęp do instrukcji i coś do zapisania danych. Nie potrzebujesz jeszcze miernika ani przewodów. Naszym celem jest dokumentacja, nie testowanie napędu.

Przygotuj
  • telefon z aparatem i latarką,
  • instrukcję użytkownika napędu, jeśli ją masz,
  • dostęp do strony producenta z instrukcjami instalatora,
  • kartkę lub notatkę „Karta napędu”, którą uzupełnisz w tej lekcji,
  • dobrze oświetlone miejsce pod głowicą napędu. Jeżeli do osłony potrzebna jest drabina, ustaw ją stabilnie i nie wykonuj pracy samemu w niewygodnej pozycji.

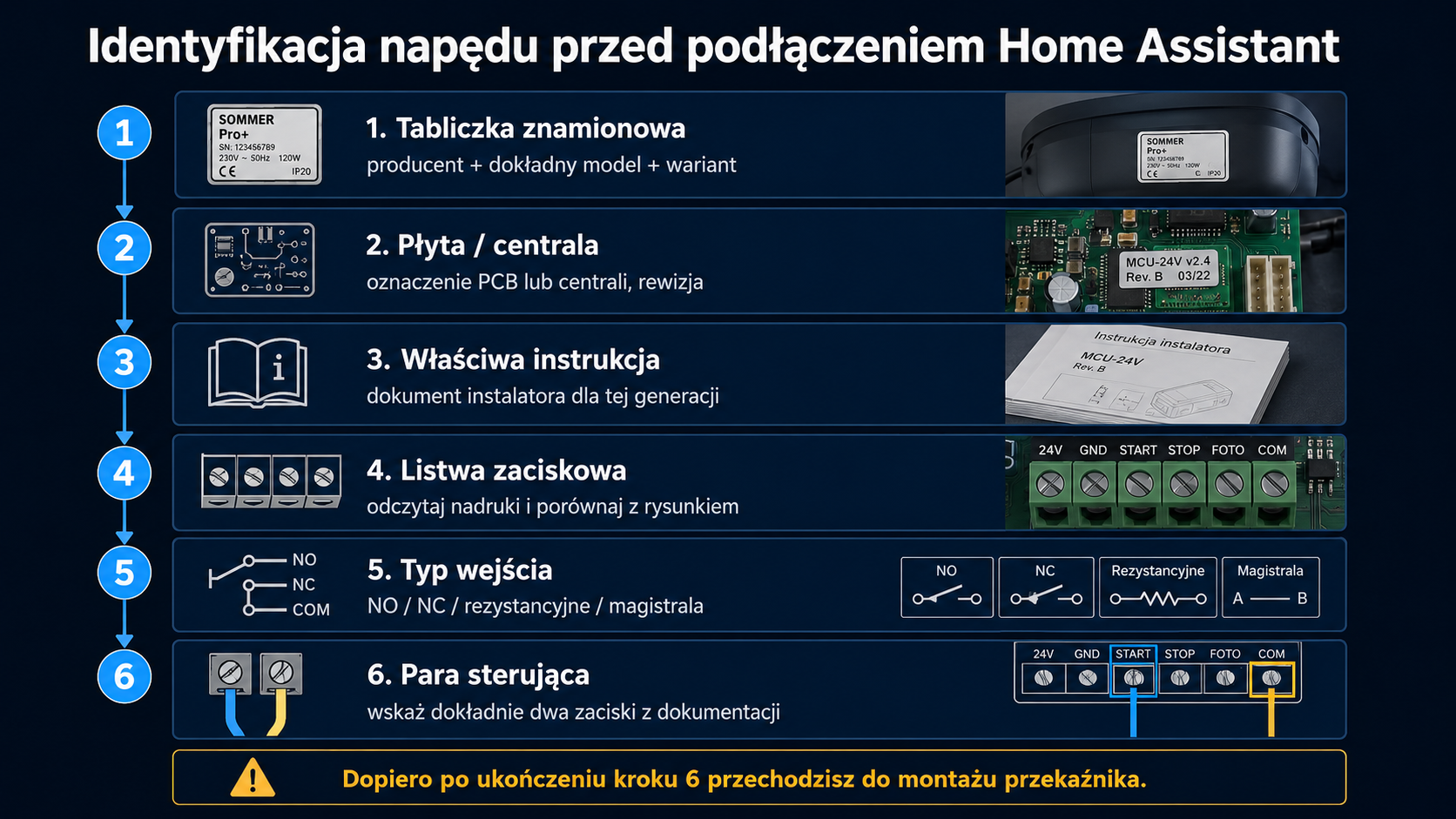

4. Procedura identyfikacji, dokładnie po kolei


  1. Zrób zdjęcie całego napędu. Na jednym kadrze powinny być widoczne głowica, szyna i sposób montażu. To pomaga odróżnić podobne rodziny urządzeń.
  2. Zrób ostre zdjęcie tabliczki znamionowej. Zapisz producenta, dokładny model, kod produktu, numer seryjny i oznaczenia typu /V1, KIT, BUS, io itp., jeżeli występują.
  3. Znajdź instrukcję instalatora. Nie wystarcza skrócona instrukcja pilota. Potrzebujesz dokumentu z rozdziałem „Electrical connections”, „Terminal board”, „Control inputs”, „Wiring diagram” lub odpowiednikiem po polsku.
  4. Porównaj generację. Jeżeli producent rozdziela instrukcje według daty, wariantu płyty lub numeru produktu, dopasuj dokument do własnego egzemplarza. Nie sugeruj się wyłącznie zdjęciem obudowy.
  5. Sprawdź, czy napęd ma awaryjne źródło zasilania. Akumulator lub moduł bateryjny oznacza, że samo wyjęcie wtyczki 230 V nie musi pozbawić centrali zasilania.
  6. Dopiero teraz, zgodnie z instrukcją producenta, uzyskaj dostęp do części serwisowej z listwą zaciskową. Jeżeli producent przewiduje dostęp wyłącznie dla instalatora albo odsłaniasz część sieciową 230 V, nie wykonuj dalszych czynności samodzielnie.
  7. Zrób dwa zdjęcia listwy. Pierwsze szerokie, żeby było widać, gdzie listwa znajduje się na płycie. Drugie z bliska, tak, żeby dało się odczytać wszystkie oznaczenia i numery zacisków.
  8. Zapisz oznaczenie PCB/centrali. Jeśli na płycie widzisz symbol centrali lub rewizji, dopisz go do karty. To właśnie płyta, a nie obudowa napędu, może decydować o funkcjach zacisków.
CHECKPOINT 1
Masz zapisane: producent, dokładny model, kod/wersję, oznaczenie centrali lub płyty, przybliżoną generację, zdjęcie tabliczki, zdjęcie listwy oraz właściwą instrukcję instalatora. Jeśli masz tylko „Nice”, „Hörmann”, „FAAC” lub „WIŚNIOWSKI”, identyfikacja nie jest zakończona.

Warsztat Marka: karta konkretnego napędu, zanim zamówimy elektronikę

Zanim przejdę z Tobą do koszyka zakupowego, chcę przejść jeden cały przykład rozpoznania instalacji. Nie musisz znać nazw wszystkich zacisków centrali. Potrzebujesz natomiast umieć pokazać, skąd pochodzi informacja o wejściu sterującym i dlaczego dotyczy właśnie Twojego urządzenia. Na stole przygotowuję kartkę, telefon do zdjęcia tabliczki oraz instrukcję. Przy samej centrali nie otwieram obudowy ani nie dotykam przewodów, jeżeli wymagałoby to pracy przy napięciu sieciowym. Odczyt dostępnych oznaczeń i uzgodnienie dalszych oględzin z instalatorem wystarczą na początek.

W moim przykładzie zapisuję rodzinę SPIDO600/SPIDO1000 oraz oznaczenie instrukcji IS0564A04END. Następnie sprawdzam, czy dokument odpowiada rewizji oglądanego napędu. Sama podobna obudowa nie rozstrzyga tej kwestii. Wpisuję osobno nazwę handlową i wersję dokumentacji. Jeżeli sprzedawca udostępnia kilka instrukcji o tej samej nazwie, zachowuję konkretny PDF razem z datą pobrania. Za kilka miesięcy łatwiej będzie wrócić do tego samego opisu niż ponownie szukać ogólnego hasła w wyszukiwarce.

Dopiero teraz otwieram tabelę połączeń. W wskazanej instrukcji szukam SbS i potwierdzam dwa fakty: wejście obsługuje normalnie otwarty styk, a przypisana para to 1 i 7. W karcie nie wpisuję jednak samego „1-7”. Dopisuję pełne źródło: numer instrukcji, tabelę połączeń i opis SbS. Dzięki temu liczby nie odrywają się od kontekstu. Osoba z inną rewizją zobaczy, że to przykład sprawdzony dla konkretnego dokumentu, a nie uniwersalna mapa wszystkich produktów Nice.

Cztery pola, które wypełniam wspólnie z Tobą

Pierwsze pole nazywam „co mam”. Zapisuję model napędu, dostępne oznaczenie centrali, przybliżony rok montażu i informację, czy instalacja była później modernizowana. Nie dopisuję z pamięci typu wejścia. Jeżeli na tabliczce jest model, którego nie ma w pobranej instrukcji, pozostawiam status „do wyjaśnienia”. To użyteczny wynik rozpoznania: wiemy, jaka informacja blokuje kolejny etap. Nie trzeba zasłaniać tej niepewności zakupem popularnego modułu.

Drugie pole to „co wysyłam”. Wpisuję chwilowe zwarcie suchego styku NO na właściwej parze SbS. Osobno zaznaczam, że nie podaję tam napięcia z ESP32 ani zasilacza Shelly. Nazwa COM po stronie przekaźnika oznacza wspólny zacisk jego przełączanych styków. Nie oznacza automatycznie masy centrali. To właśnie tutaj porządkuję słownictwo, zanim pojawią się przewody. Później łatwiej będzie zauważyć pomyłkę na schemacie lub niepasujące oznaczenie modułu.

Trzecie pole to „co wiem o położeniu”. Dla Shelly wpisuję jeden dodatkowy czujnik pełnego CLOSED. Dla ESPHome wpisuję dwa niezależne punkty: pełne CLOSED i pełne OPEN. Przy każdym dodaję ograniczenie. Nieaktywny CLOSED nie oznacza pełnego otwarcia. Dwa nieaktywne endpointy nie mówią, czy brama stoi w połowie, czy właśnie jedzie. Nie traktuję tego jako wady do zamaskowania ładną kartą. To zakres informacji, na którym później oprzemy uczciwą automatykę.

Czwarte pole to „jak obsłużę bramę bez tego projektu”. Zapisuję działający pilot, fabryczny przycisk oraz procedurę mechanicznego odblokowania z instrukcji producenta. Sprawdzam, kto zna tę procedurę i gdzie jest potrzebny klucz. Nie wykonuję prób odblokowania pod obciążeniem według przypadkowego filmu. Jeśli mechanika wymaga regulacji albo brama nie działa poprawnie z fabrycznego pilota, najpierw zlecam rozwiązanie tego problemu. Elektronika Home Assistant nie będzie naprawą sprężyny, prowadnicy ani ustawienia siły.

5. Jak czytać schemat centrali, jeśli nigdy wcześniej tego nie robiłeś

Na rysunku płyty nie szukasz od razu numeru „do Shelly”. Najpierw rozdzielasz zaciski na kategorie. Dzięki temu łatwiej nie pomylić zwykłego wejścia przyciskowego z wyjściem zasilającym albo magistralą danych.

Oznaczenie Co zwykle oznacza Co robisz
START / PP / P.P. / SbS polecenie krok-po-kroku sprawdzasz w instrukcji typ styku i wspólny zacisk
OPEN osobne polecenie otwierania, jeśli centrala je posiada nie zakładasz, że występuje tylko dlatego, że pilot ma przycisk „open”
CLOSE osobne polecenie zamykania, jeśli występuje sprawdzasz zachowanie i warunki bezpieczeństwa
STOP / PHOTO / SAFETY zatrzymanie lub warstwa bezpieczeństwa nie używasz jako wygodnego wejścia sterującego
BUS / BlueBUS / BusT4 / HCP magistrala komunikacyjna nie zwierasz jej przekaźnikiem
12 V / 24 V / GND / COMMON zasilanie lub punkt wspólny, zależnie od projektu nie zgadujesz funkcji; sprawdzasz tabelę połączeń konkretnej centrali

Skoro wiem już, gdzie biegnie granica między zasilaniem a wejściem sterującym, mogę przejść do testu styku. Wynik zapisuję w karcie instalacji, bo w następnej lekcji właśnie on zdecyduje o wyborze sprzętu.

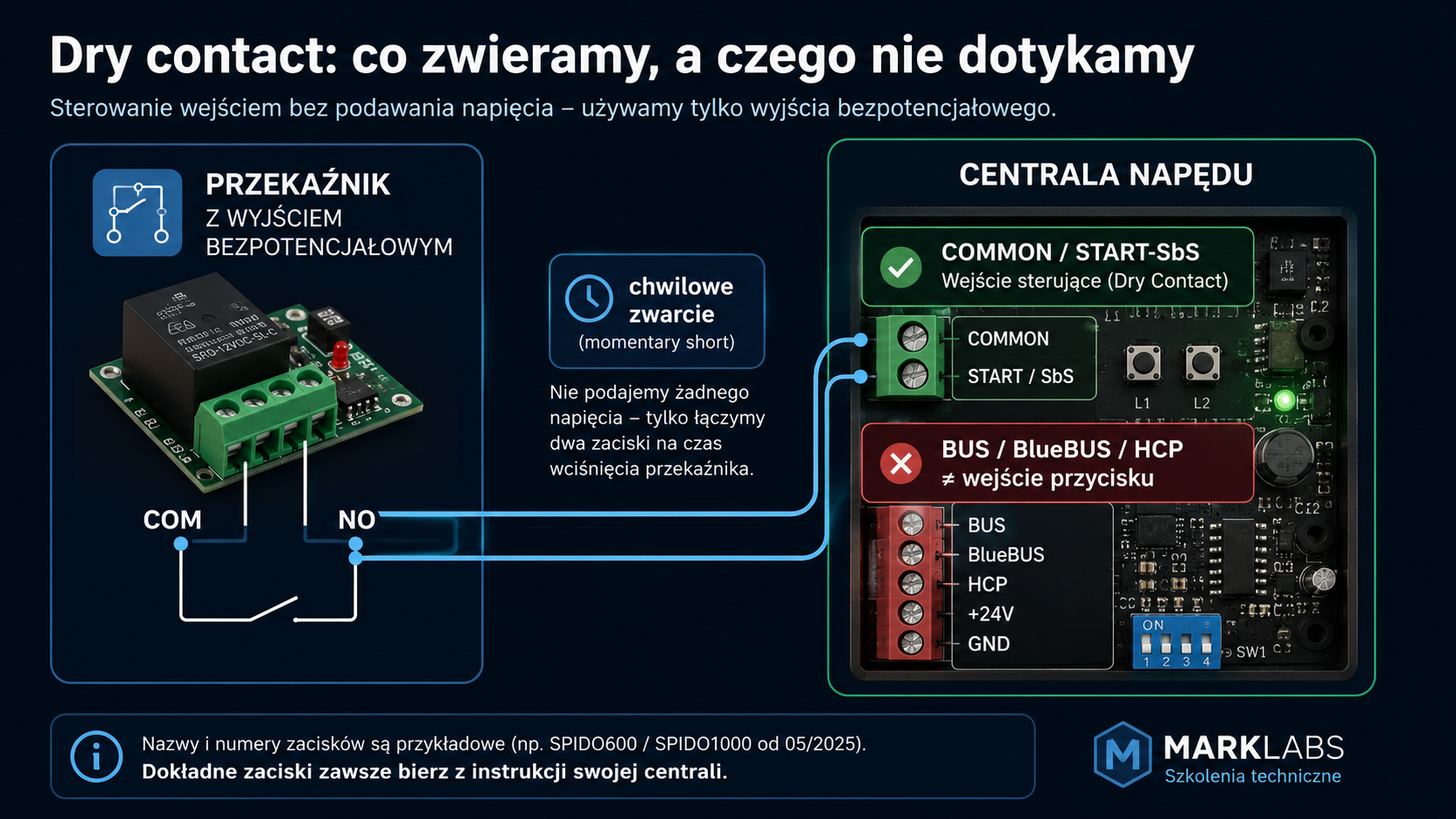

6. Dry contact, najprostszy test zrozumienia

Wyjście bezpotencjałowe nie „wysyła napięcia” na wejście napędu. Dwa styki przekaźnika zachowują się jak zwykły przycisk: po wydaniu polecenia na krótko się łączą, a potem znowu rozłączają. Dlatego w dokumentacji napędu szukamy wejścia przeznaczonego dla styku zewnętrznego, najczęściej NO, ale zawsze potwierdzamy to w tabeli wejść.


COMMON nie jest automatycznie tym samym co GND
Nie wybieraj drugiego przewodu „po logice elektroniki”. W naszym projekcie para sterująca musi wynikać wprost z dokumentacji napędu. Jeżeli tabela mówi „SbS, terminals 1,7 - normally open contacts”, zapisujesz właśnie 1 + 7. Nie szukasz „jakiegoś GND obok”.

7. Przykład wykonany do końca: SPIDO600/SPIDO1000 od 05/2025

W oficjalnej instrukcji Nice IS0564A04 przechodzimy do tabeli Description of connections. Dla wejścia SbS producent podaje zaciski 1 i 7 oraz informację, że można podłączać styki Normally Open. To jest komplet informacji potrzebny do następnego etapu LAB-u: mamy nazwę funkcji, dwa konkretne zaciski i wymagany rodzaj styku.

Zapis w karcie dla referencyjnej wersji
Producent: Nice
Model: SPIDO600 / SPIDO1000, generacja od 05/2025
Dokument: IS0564A04
Wejście sterujące: SbS, Step-by-Step
Typ styku: NO / Normally Open
Zaciski: 1 + 7
PHOTO: 2 + 6 - warstwa bezpieczeństwa, nie sterowanie
STOP: 4 + 5 - wejście STOP, nie sterowanie
Ważne: SbS może mieć różną logikę sekwencji
W tej samej generacji SPIDO funkcja SbS jest konfigurowalna. Producent przewiduje różne warianty sekwencji, m.in. open → stop → close → open oraz open → stop → close → stop. Dlatego później nie będziemy wnioskować o pozycji bramy na podstawie liczby wysłanych impulsów. Fizyczny czujnik położenia pozostaje źródłem prawdy.

Przykład dwóch podobnych kart z różnym wynikiem

W pierwszej instalacji model i rewizja pasują do instrukcji, opis SbS jest jednoznaczny, a pilot działa powtarzalnie. W karcie zaznaczam „można przejść do wyboru sprzętu”. Nadal nie oznacza to zgody na podłączenie nieprzetestowanego przekaźnika. Oznacza tylko zakończenie dzisiejszego rozpoznania. Testy styku, zasilania i stanu po restarcie wykonamy później, kiedy będziemy mieli na stole konkretny egzemplarz elektroniki. Każda lekcja ma swój mierzalny rezultat.

W drugiej instalacji obudowa wygląda podobnie, ale instrukcja ma starszą rewizję, a w centrali są inne oznaczenia. Nie przenoszę do niej pary 1 i 7. Zapisuję rozbieżność i pytanie do instalatora: które wejście jest przewidziane dla zewnętrznego chwilowego styku NO w tym modelu? Do pytania dołączam model, zdjęcie dostępnych oznaczeń i posiadany dokument. To pozwala uzyskać konkretną odpowiedź. Hasło „gdzie podłączyć smart przekaźnik do bramy?” byłoby zbyt ogólne.

Porównaj te dwa przypadki ze swoją kartą. Jeżeli Twój wynik przypomina drugi, zakończ dzisiejsze ćwiczenie na ustaleniu brakującej dokumentacji. Nie szukamy zamiennika, który rzekomo działa z każdą centralą. Późniejszy wariant Shelly i wariant ESPHome mają tę samą zależność: oba muszą trafić na poprawnie rozpoznane wejście. Inny program nie zmieni funkcji zacisku, który jest zasilaniem akcesoriów, magistralą lub wejściem zabezpieczenia.

Dodatkowy przypadek: centrala zna inną sytuację niż nasz czujnik

Przyjrzyjmy się jeszcze jednej granicy projektu. Dodatkowy B-4S potwierdza miejsce, w którym znajduje się brama, ale nie odczytuje całej pamięci i trybu pracy centrali. Po zmianie ustawień lub przerwie zasilania producent może przewidywać procedurę ustalenia pozycji. W karcie napędu zapisuję więc nie tylko „co pokazuje magnes”, lecz również „czy centrala jest w normalnym trybie i czy ma zakończone wymagane uczenie”. Nie próbuję potwierdzić tego stanem online Shelly.

Załóżmy, że przed przerwą zasilania działał zwykły cykl, a po powrocie centrala sygnalizuje błąd lub oczekuje procedury przewidzianej w instrukcji. Nie uruchamiam wtedy kursowego OPEN wyłącznie dlatego, że czujnik CLOSED nadal jest aktywny. Najpierw odczytuję sygnalizację centrali i wyjaśniam jej znaczenie zgodnie z dokumentacją. Gdy potrzebna jest obsługa serwisowa, kończymy próbę smart na zebraniu informacji. Automatyzacja nie powinna odtwarzać poprawnego stanu centrali dodatkowymi impulsami.

W dzienniku przygotowuję miejsce na takie zdarzenie. Wpisuję datę, wskazanie centrali, stan dodatkowych czujników i źródło polecenia poprzedzającego problem. Nie dopisuję od razu przyczyny „zepsute ESP32”, jeśli brama tak samo zachowuje się z pilota. Najpierw porównuję niezależne drogi obsługi. Jeśli usterka występuje również w fabrycznym torze, dalszą diagnostykę prowadzę od napędu. Jeżeli dotyczy wyłącznie styku smart, wracam do jego zasilania, konfiguracji i pomiaru.

8. Ważna korekta: OPEN w pilocie nie oznacza, że na listwie istnieje wejście OPEN

To miejsce warto zapamiętać, bo łatwo o błąd podczas czytania dokumentacji. W starszej instrukcji Nice SPIN dla SN6021/SN6031/SN6041 na listwie zewnętrznych połączeń opisane jest wejście STEP-BY-STEP dla urządzeń NO, a także BlueBUS i STOP. Instrukcja pokazuje również komendy radiowe OPEN i CLOSE, ale obecność komendy radiowej nie jest automatycznie dowodem na istnienie osobnego zacisku OPEN/CLOSE. Dlatego w LAB-ie nie przenosimy nazw komend z tabeli pilota na fizyczną listwę.

Reguła praktyczna
Za prawdziwe wejście przewodowe uznajemy tylko to, które jest opisane w schemacie i tabeli electrical connections / terminal board. Nazwy funkcji radiowych, aplikacji albo przycisków na obudowie nie wystarczają.

SbS zapisuję jako sekwencję, a nie ikonę otwierania

Teraz przyjrzymy się fabrycznemu sterowaniu, bez dokładania żadnych przewodów. Korzystając z instrukcji i dotychczasowych, bezpiecznych prób obsługi, zapisuję reakcję na pojedyncze polecenie z endpointu. Oddzielnie notuję zachowanie podczas ruchu. Nie wykonuję serii szybkich naciśnięć, żeby na siłę odkryć wszystkie kombinacje. Strefa ruchu pozostaje wolna, a kolejne próby rozkładam zgodnie z ograniczeniami pracy napędu. W razie nietypowej reakcji wracam do dokumentacji i ustawień centrali.

Na kartce tworzę trzy wiersze: polecenie przy pełnym CLOSED, polecenie przy pełnym OPEN i polecenie pomiędzy endpointami. Obok każdego wpisuję „obserwacja” oraz „źródło wiedzy”. Tam, gdzie nie mam pewności, pozostawiam znak zapytania. Później świadomie ograniczymy polecenie OPEN do sprawdzonego CLOSED. Nie zrobimy z dowolnego impulsu przycisku „zamknij”, ponieważ ten sam krok SbS może mieć inną funkcję zależnie od wcześniejszego ruchu i konfiguracji napędu.

Sprawdzam również, czy centrala ma automatyczne zamykanie, tryb częściowego otwarcia lub szczególne zachowanie po zaniku zasilania. W instrukcji referencyjnego SPIDO opisano między innymi stan ponownego ustalenia pozycji, czyli realignment. Nie zmieniam takich ustawień tylko po to, aby pasowały do kursowego przykładu. Zapisuję je i oceniam, czy nadal wolno przypisać oczekiwany kierunek pojedynczemu impulsowi. Jeżeli nie, pozostaję przy obserwacji i fabrycznej obsłudze do czasu wyjaśnienia.

9. Jak przenieść metodę na Nice, FAAC, CAME, Hörmann i WIŚNIOWSKI

Nie uczysz się numerów zacisków na pamięć. Za każdym razem wykonujesz tę samą sześciostopniową procedurę: model → płyta → instrukcja → tabela połączeń → typ wejścia → para zacisków. Dzięki temu metoda działa również wtedy, gdy producent nazywa wejście inaczej.

Masz Nie wystarczy Potrzebujesz przed podłączeniem
Nice SPIDO600 sama nazwa SPIDO600 generacja do 04/2025 lub od 05/2025 + właściwa instrukcja
Nice SPIN / SPINBUS tabela komend radiowych schemat listwy i opis wejścia Step-by-Step konkretnej wersji
FAAC / CAME / BFT zdjęcie podobnej płyty z forum model centrali, instrukcja instalatora i tabela wejść
WIŚNIOWSKI / Hörmann sama marka bramy dokładny napęd/sterownik; marka skrzydła nie określa interfejsu sterowania

10. Czy możesz teraz „na chwilę zewrzeć dwa przewody”?

Jeszcze nie. W Lekcji 1 kończymy na identyfikacji. Dzięki temu oddzielamy dwa rodzaje błędów: „źle odczytałem dokumentację” od „źle wykonałem połączenie”. W kolejnej lekcji przygotujemy sprzęt, a podczas montażu wykonamy osobny, kontrolowany test wejścia. Nie będziemy zwierać losowych zacisków w zasilonej centrali.

Czego nie robisz
  • nie zwierasz BUS, BlueBUS, HCP, BusT4 ani innych magistral,
  • nie podajesz 230 V na wejście przyciskowe,
  • nie mostkujesz PHOTO, STOP ani krawędzi bezpieczeństwa,
  • nie wyłączasz wykrywania przeszkody, żeby „łatwiej działało z HA”,
  • nie pracujesz przy odsłoniętej części sieciowej centrali pod napięciem.

Po identyfikacji wejścia zatrzymuję pracę i przywracam osłony. Neutralny stan tej lekcji to niepodłączony moduł, działający pilot fabryczny i komplet notatek do dalszego projektu.

11. Stan bramy i polecenie sterujące to dwie różne rzeczy

Jeżeli Home Assistant wyśle impuls do SbS, wiemy tylko, że poprosiliśmy centralę o wykonanie kolejnego kroku. Nie wiemy jeszcze, gdzie znajduje się skrzydło. Brama mogła zostać zatrzymana pilotem, fotokomórką, przeszkodą albo przyciskiem lokalnym. Po restarcie sterownika również nie chcemy „zgadywać” pozycji na podstawie ostatniego polecenia.

Polecenie mówi, czego chcieliśmy. Czujnik położenia mówi, co fizycznie zrobiła brama. W ścieżce Shelly B-4S będzie potwierdzał pozycję CLOSED, natomiast DS18B20 będzie osobnym sensorem środowiskowym, jego odczytu nie wykorzystujemy do określania położenia bramy. W ścieżce ESPHome zastosujemy dwa punkty końcowe.
Lekcja jest zaliczona, gdy na podstawie dokumentacji własnego napędu potrafisz powiedzieć: „Sterowanie realizuje wejście ___, wymaga styku ___, przewody podłączymy do zacisków ___ i ___; zacisków ___ nie dotykamy, bo należą do magistrali lub bezpieczeństwa.” Nie musisz jeszcze niczego zwierać.

Co potwierdza kontaktron, a czego nie potwierdza

Wyobraź sobie, że zamknięty styk B-4S daje logiczne CLOSED. Taki odczyt jest użytecznym fizycznym sygnałem, lecz nadal ma swoje warunki: czujnik musi być poprawnie zamocowany, przewód sprawny, wejście dobrze skonfigurowane. Zwarcie przewodu może podtrzymać aktywne wejście również bez magnesu. Przerwa może wyglądać jak odsunięcie bramy od endpointu. Nie będę obiecywać, że prosty obwód NC rozpoznaje każdą z tych sytuacji. W dalszych lekcjach sprawdzimy konkretne objawy.

Dlatego na karcie źródła stanu zapisuję nie tylko nazwę encji, ale też fizyczne miejsce montażu i sposób sprawdzenia. „CLOSED, dolny B-4S, porównany z końcowym położeniem podczas prób” mówi więcej niż „brama zamknięta w aplikacji”. Dla OPEN prowadzę oddzielny wpis. Gdy po miesiącu pojawi się niespójność, zaczniemy od właściwego czujnika i przewodu, zamiast zmieniać losowo inwersję w programie. Tak powstaje dokumentacja przydatna przy naprawie.

W tej lekcji nie budujemy nadzoru rezystancyjnego ani profesjonalnego systemu kontroli przewodów. Zapisujemy ograniczenia naszego zestawu. Czujniki położenia służą do informacji i ograniczania poleceń smart, a fabryczne zabezpieczenia napędu zachowują swoje zadania. Nie zamieniamy kontaktronu w fotokomórkę. Stan CLOSED nie potwierdza wolnej strefy ruchu przy kolejnym poleceniu, a obecność człowieka wykryta później przez radar nie zastąpi listwy bezpieczeństwa.

Zapis decyzji dla domownika

Na koniec przygotowuję krótką instrukcję codzienną, jeszcze bez nazw GPIO. Przykład: „Telefon może poprosić o otwarcie, gdy system potwierdza zamknięcie. Gdy nie ma danych, korzystam z fabrycznej obsługi i sprawdzam sytuację na miejscu. Brama nie zamknie się samoczynnie od naszego alertu”. Przeczytaj ją komuś, kto nie buduje projektu. Jeżeli słyszy w niej obietnicę pełnego podglądu pozycji albo automatycznego ratowania garażu, poprawmy opis już teraz.

Druga część instrukcji odpowiada na pytanie o awarię telefonu i sieci. Wpisuję, gdzie jest pilot, który przycisk jest fabryczny i kogo poprosić o sprawdzenie instalacji. Nie obciążam domownika interpretacją tekstów BOTH_ENDSTOPS_ACTIVE czy timeout. Te szczegóły trafią do diagnostyki. Na poziomie użytkowym wystarczą jasny stan, dostępna czynność i prosty sposób odzyskania obsługi. To będzie później punkt odniesienia przy projektowaniu dashboardu.

Trzecią część zostawiam dla siebie jako autora konfiguracji. Zawiera lokalizację kopii programu, instrukcji i zdjęcia poprawnego montażu. Zdjęcie jest dokumentacją konkretnego wykonania, nie zastępuje schematu producenta. Nie zapisuję na nim haseł ani klucza API. Gdy zmienię moduł lub centralę, zaktualizuję kartę przed kolejnym uruchomieniem. Dzięki temu opis nie będzie mówił o wcześniejszej wersji urządzenia, która dawno zniknęła z garażu.

Checkpoint przed zakupem. Masz numer modelu i rewizji centrali, odpowiednią instrukcję instalatora oraz wskazaną w niej parę zacisków. Potrafisz wskazać osobno wejścia bezpieczeństwa i magistralę. Jeśli choć jednego punktu nie potwierdziłeś, wstrzymaj zakup modułu i poproś instalatora o identyfikację.

Odbiór dzisiejszego rozpoznania

Poproszę Cię teraz o przejście karty bez zaglądania do gotowego przykładu. Wskaż model własnego napędu, konkretną instrukcję, rodzaj wejścia i pochodzenie numerów zacisków. Następnie powiedz, jaki stan potwierdzi pojedynczy B-4S, czego dowiesz się z dwóch czujników oraz czego nadal nie zmierzysz. Na końcu pokaż niezależny sposób obsługi. Jeżeli przy którymś punkcie brakuje informacji, zapisujemy dokładnie ten punkt jako zadanie do wyjaśnienia.

Za zakończone ćwiczenie uznaję kartę, którą potrafisz uzasadnić dokumentacją i obserwacją, bez podłączania niezweryfikowanej elektroniki. Nie wymagam zakupu obu ścieżek, otwierania centrali ani znajomości całego programu ESPHome. Potrzebuję dobrego punktu startu. Z takim zapisem przejdziemy do BOM-u i wybierzemy sprzęt odpowiadający Twojemu zakresowi. Gdy przyjdzie czas na montaż, każda para przewodów będzie miała wcześniej określone zadanie, źródło opisu i warunek odbioru.

Moja karta gotowości do zakupów

Teraz odłóżmy instrukcję i sprawdźmy, czy potrafisz własnymi słowami opisać projekt w pięciu zdaniach. Pierwsze mówi, jaki napęd posiadasz. Drugie wyjaśnia, jaki rodzaj sygnału może przyjąć jego wejście. Trzecie określa, jakie położenie będziemy potwierdzać dodatkowymi czujnikami. Czwarte opisuje czynność dostępną z HA. Piąte wskazuje niezależną obsługę i warunek przerwania pracy. Jeżeli nie mieścisz tego w prostym opisie, sprawdź, czy nie próbujesz obiecać więcej, niż rzeczywiście mierzymy.

Do karty dokładam dwie kolumny: „potwierdzone” i „do sprawdzenia przed montażem”. Do pierwszej trafia dokumentacja, oznaczenia i działająca fabryczna obsługa. Do drugiej trafi późniejszy pomiar przekaźnika, test sensora oraz kontrola połączeń. Nie zaznaczam przyszłego testu jako zakończonego tylko dlatego, że będzie wykonany według gotowej lekcji. Takie rozdzielenie przyda się również przy powrocie do projektu po kilku dniach przerwy.

Jeżeli dokumentu nie da się jednoznacznie dopasować, nie tracimy wykonanej pracy. Mamy już numer modelu, zdjęcie i listę konkretnych pytań. Z tym pakietem można zwrócić się do producenta lub instalatora. W odpowiedzi oczekujemy potwierdzenia funkcji wejścia dla dokładnej rewizji, nie ogólnego zapewnienia, że „ten moduł działa z bramami”. Po otrzymaniu odpowiedzi uzupełniam kartę i dopiero wtedy zamykam wybór sprzętu. To spokojniejsza i skuteczniejsza droga niż poprawianie nieznanego połączenia przy działającym napędzie.

Na własnej karcie pozostaw jeszcze miejsce na podpis wykonanej próby i datę powrotu do projektu. Gdy do instalacji zagląda druga osoba, najpierw pokazuję jej dokument i zakres zmian. Nie proszę o ocenę na podstawie samego zdjęcia modułu. Chcę potwierdzenia, że zidentyfikowaliśmy właściwy obwód i że późniejszy montaż zachowa fabryczne zabezpieczenia. W razie zmiany centrali wracamy do rozpoznania, nawet jeśli zostaje ten sam przekaźnik i ten sam telefon. To pozwala utrzymać zgodność dokumentacji z rzeczywistym garażem. Tak przygotowana karta kończy dzisiejszą pracę: mamy źródła, znamy granice wiedzy i potrafimy wskazać następny pojedynczy krok. Zakupy oraz testy na stole wykonamy już według tego zapisu, bez przenoszenia przypadkowych numerów zacisków z podobnej instalacji.

14. Co dalej

W Lekcji 2 zamkniemy dwa konkretne zestawy sprzętowe. Wariant gotowy będzie oparty na Shelly 1 Gen3 + Shelly Plus Add-on + SATEL B-4S + DS18B20, a wariant ESPHome na własnym przekaźniku i dwóch punktach krańcowych. Nie skończymy na tabelce „plusy/minusy”: sprawdzimy zasilanie, obudowę, sposób montażu, przewody, zachowanie po restarcie i to, czy użytkownik nadal może otworzyć bramę pilotem lub przyciskiem, gdy Home Assistant nie działa.

Dokumentacja wykorzystana w lekcji

Shelly 1 Gen3 i Shelly Plus Add-on, dokumentacja producenta. Shelly Plus Add-on jest interfejsem sensorów dla urządzeń Plus i Gen3; obsługuje m.in. wejście cyfrowe oraz magistralę 1-Wire z maksymalnie pięcioma czujnikami DS18B20. W tym LAB-ie używamy jednego B-4S i jednego DS18B20.
Nice, Download / Automation for garage doors. Producent rozdziela SPIDO600 do 04/2025 oraz SPIDO600/SPIDO1000 od 05/2025.
Nice SPIDO600/SPIDO1000 - IS0564A04. Tabela połączeń: SbS = zaciski 1,7; wejście dla styków Normally Open; STOP = 4,5; PHOTO = 2,6.
Nice SPIDO600/SPIDO1000 - rozdział „Setting the SbS operation”. Sekwencja SbS jest programowalna, dlatego nie może pełnić roli źródła informacji o położeniu.
Nice SPIN, Instructions and warnings for installation and use. W opisie zewnętrznych połączeń wejście STEP-BY-STEP obsługuje styki NO; BlueBUS jest osobną magistralą. Komendy OPEN/CLOSE występują także jako funkcje radiowe i nie należy z tego wyciągać wniosku o istnieniu osobnych wejść przewodowych.

Stan weryfikacji: sierpień 2026. Przed montażem zawsze sprawdź dokumentację odpowiadającą urządzeniu, które masz fizycznie przed sobą.
